Série TSP Vertical Slurry Pump

Pompes de puisard robustes TSP / TSPR
Manutention fiable et efficace  des boues
Conception simple et polyvalente
Les pompes TSP/TSPR sont disponibles en longueurs standard pour la majorité des profondeurs de puisard.
Pour les puisards plus profonds ou les applications à grande vitesse, un tube d’extension d’aspiration (jusqu’à 2 m) permet d’augmenter la profondeur de pompage.

Points clés
* Pompage continu
Fonctionne même lorsque l’entrée supérieure n’est pas immergée. Le niveau du liquide peut être abaissé jusqu’à l’entrée inférieure ou au tube d’extension.
* Applications variées
Traitement des minerais, charbon, procédés chimiques, effluents, sable et gravier, et autres applications de pompage de boues.

Matériaux robustes
* Version TSP : pièces en métal dur
* Version TSPR : pièces revêtues d’élastomère
* Matériaux des pièces en contact avec le fluide :
…Alliages résistants à l’abrasion (A05)
…Alliages résistants à l’abrasion et à la corrosion (A49)
…Acier inoxydable
…Élastomères naturels ou synthétiques

Conception robuste pour une fiabilité maximale
* Aucun roulement immergé : conception à arbre en porte-à-faux, avec roulements renforcés hors du fluide et protection contre la contamination
* Aucun joint d’arbre : conception verticale auto-amorçante, sans amorçage manuel, adaptée aux conditions avec prise d’air.
* Colmatage réduit : entrées grillagées et larges passages de roue.
* Coûts réduits : pas de presse-étoupe, pas de roulements immergés, donc aucune eau de rinçage requise.

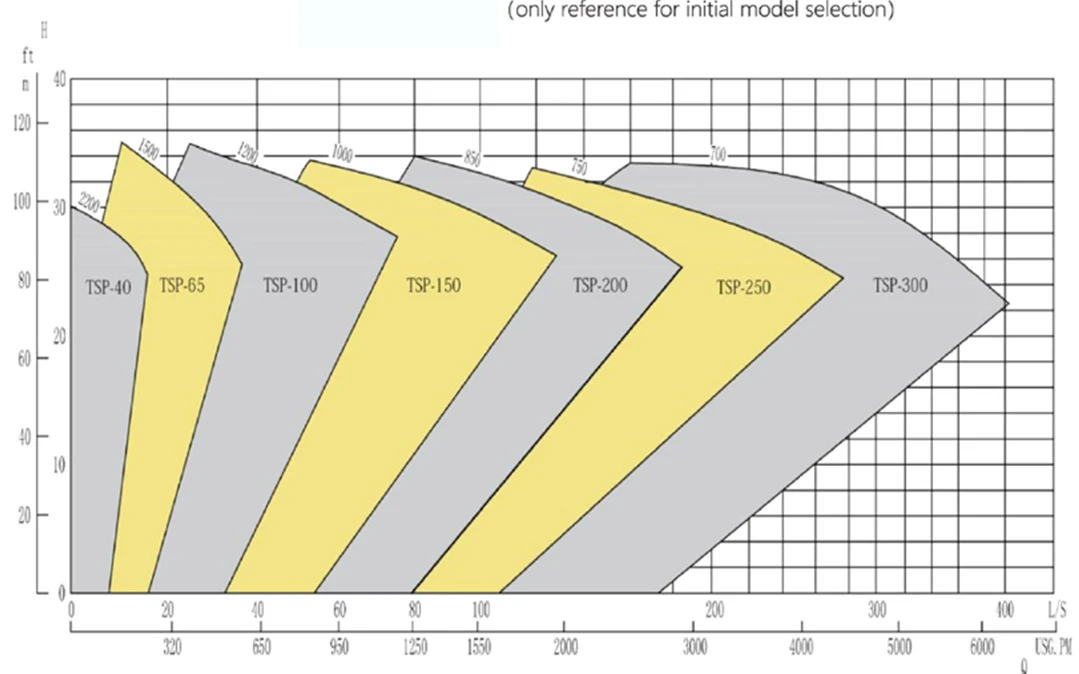

Courbe générale de la série TSP

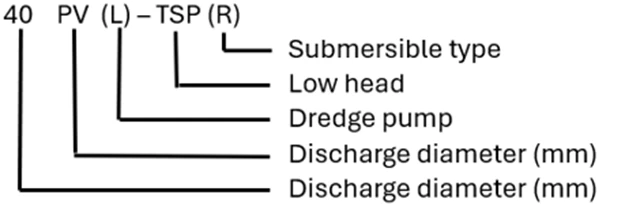

Numenclature

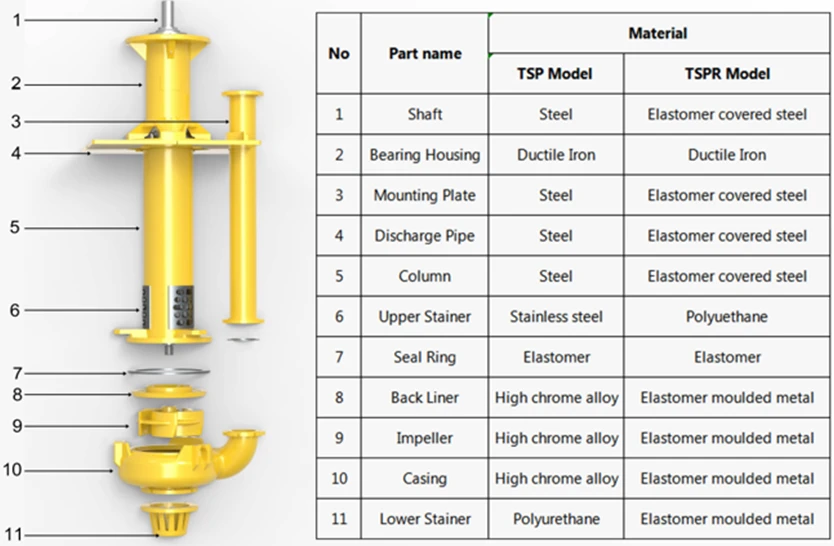

Structure de la pompe

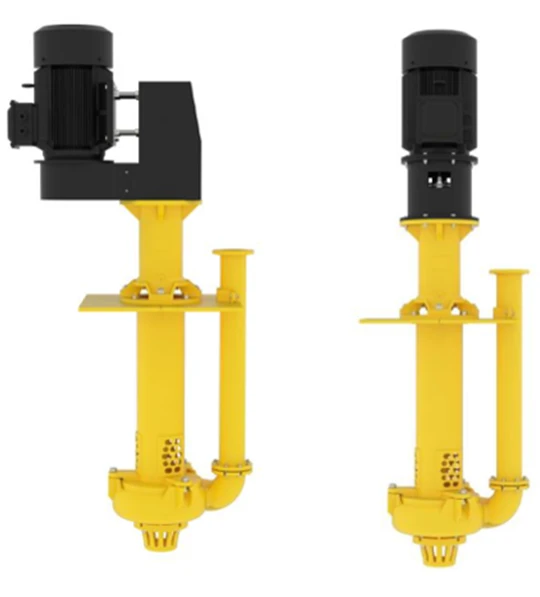

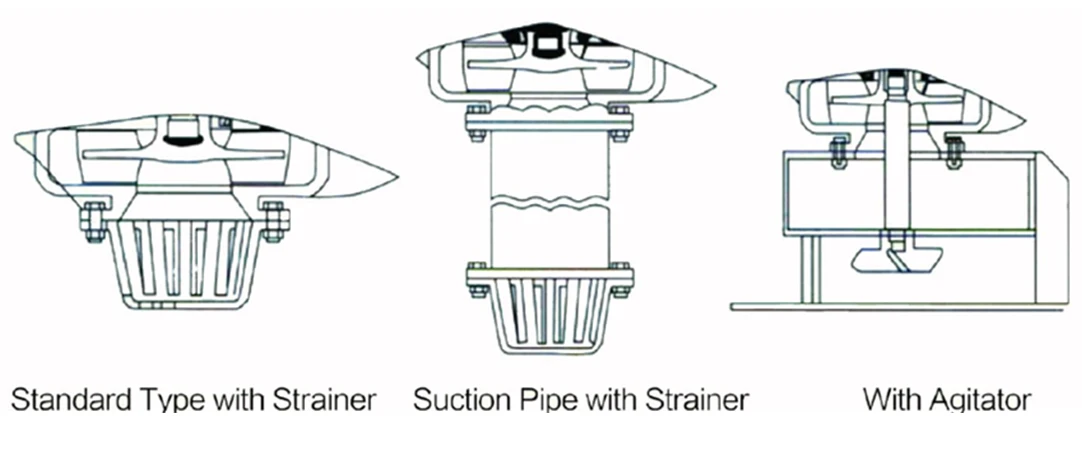

Trois types de conception de l’entrée de la pompe

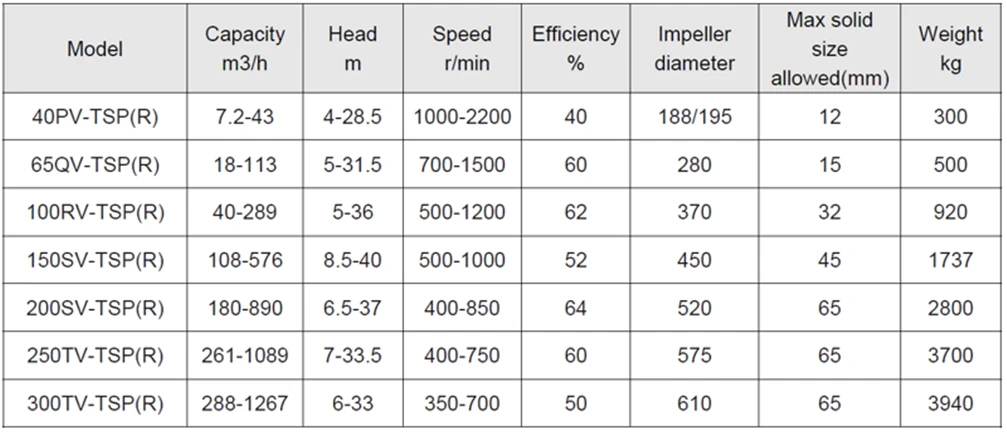

Données de performance en eau claire – Pompe TSP

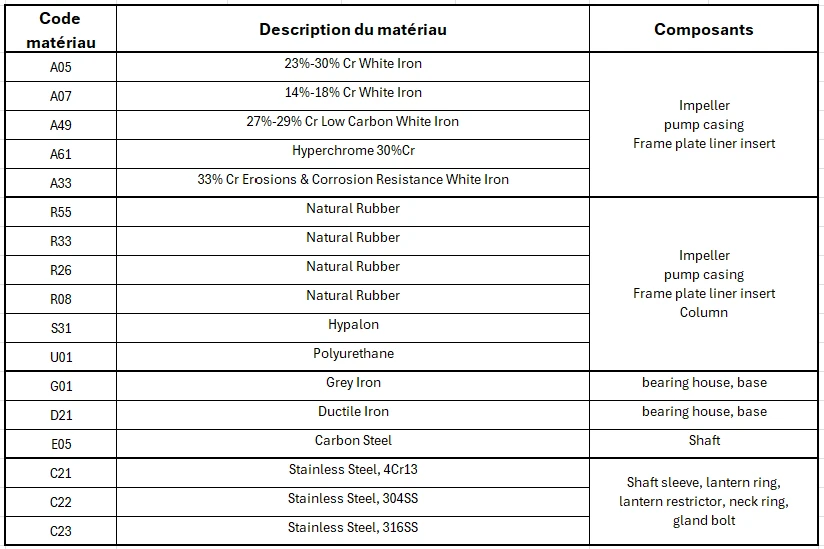

Matériaux de construction disponibles

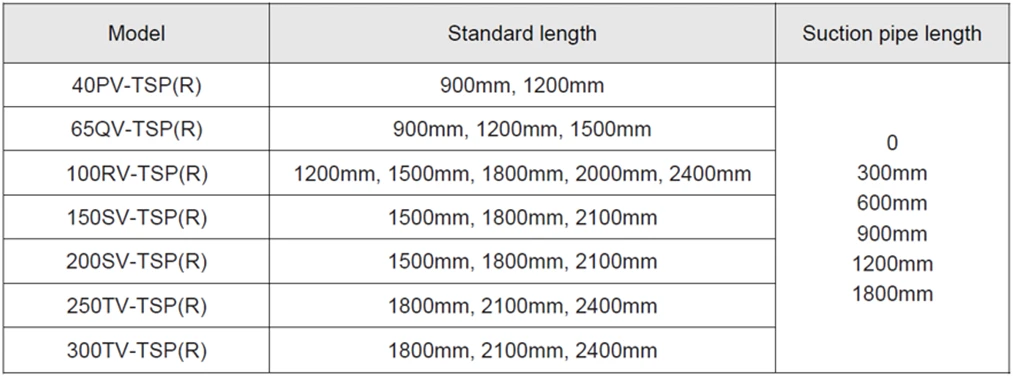

Longueurs d’immersion standard – Pompe

Note : Les matériaux de la pompe peuvent être personnalisés selon les exigences du client.
Si vous ne savez pas quel modèle choisir, veuillez nous indiquer la capacité, la hauteur manométrique et les caractéristiques du liquide. Nous vous recommanderons la pompe la plus adaptée à votre application.
